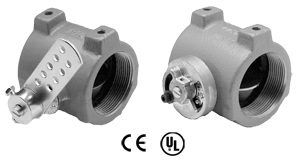

BV バタフライバルブ



dバーナ

概要と特徴

BVシリーズバタフライバルブは、燃焼機器の空気およびガスを制御するため設計されています。このバルブは、遮断用に用いることはできません。
15~100A口径を揃えねじはRcです。燃焼システムの各種設定弁などに用いるための手動型バルブは、操作ノブと開度指示板が付いています。自動制御用の自動型では、制御モーターとリンケージを取るためのアームが附属します。
バルブ前後の圧力損失を一定にしたときに開度と実際の流量が直線に近いような流量特性をもつレデュースポートと圧力損失が少ないフルポート型とがあります。また、燃焼室内圧力の変動を緩和したり、小容量での特性をさらに改善するために、15~20Aには高圧力損失型が用意されています。正確な温度制御を得るためにバタフライバルブで圧力損失を多めにもたせるため、前後の配管サイズより小さい口径のバタフライ弁を使用することが一般的な方法ですが、これでは予測つかない配管圧力損失が発生することがあります。レデュースポート型はこうした難点を解決し、前後配管と同じ口径で設計圧力損失を得ることができます。

主な仕様

最大使用圧力: 35kPa
使用ガス温度: 0~60℃
回転角度:自動型 90度、手動型 180度
材質: ボディ 鋳鉄 粉体塗装; シャフト 亜鉛メッキ鋼 ; シャッター 炭素鋼 ;シャフトシーリング ニトリルゴム
使用流体:一般商用ガス、空気
認証:UL(全モデル)、CE(1/2~3インチ)



選定

手動による設定用としてあるいはリミッターとして用いる場合には手動型を、制御モーターからの弁の回転動作をつなげてバタフライバルブを使用する場合には自動型の機種を選定します。フルポート型、レデュースポート型、高圧力損失型の決定は主に許容圧力損失によります。圧力損失に余裕がない場合にはフルポート、余裕がありしかも正確な温度制御が要求されているところではレデュースポート、炉内圧変動が大きくしかも精密な温度制御が要求されるところでは高圧力損失型をえらぶのが基本です。サイズは下表の容量表から使用する気体に見合った換算を行い選定します。

機種構成

サイズはフルポート、レデュースポートともに8種。高圧力損失型は3種。すべての機種には、自動型と手動型があります。
手動型には弁の開閉を操作する大型のノブと回転を固定するロックねじが設けられています。自動型には制御モーターとのリンケージを構成するためのコントロールアームが標準で付属しています。
接続ねじの規格はRcです。なお、NPTねじ規格や他のサイズについては、お問い合わせください。
制御モーターとの取付や、リンケージのためのアクセサリーがオプションとして揃えてあります。

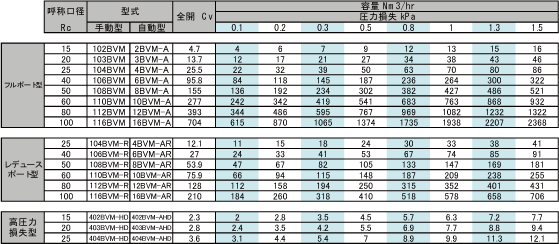

型式と容量

bv



アクセサリー

コントロールアーム bv バタフライバルブのシャフトと制御モーターからのロッドを接続してバタフライ弁を回転駆動させるアームです。シャフト径およびアームの長さにサイズがあります。
ダイレクトジョイント bv バタフライバルブのシャフトと制御モーターのシャフトを直接接続してバタフライ弁を回転駆動させるジョイントです。
リンケージロッド bv バタフライバルブのアームと制御モーターのアームをつなぐ伝達棒です。
台座 bv 制御モーターをバタフライバルブに取付ける場合のブラケットです。代表的なモーターに適合する台座を揃えています。
Φ7.9ロッド用 PN500558bv 360度回転角度スイベルブロックコネクター
PN500569bv 2本のロッドとアームの接続用
PN14316bv 360度回転角度スイベルコネクター、20°首振り
PN14254bv 360度回転角度スイベルコネクター
Φ12.7ロッド用 PN500542bv 360度回転角度スイベルブロックコネクター
PN500543bv 360度回転角度スイベルコネクター、直角取付用
PN500544bv 2重スイベル、2本のロッド取り付け360度回転角
