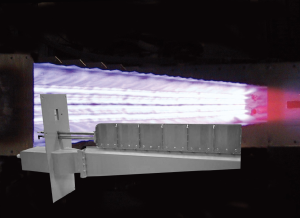

CCS-LS リノックスバーナ



dバーナ



概要と特徴

エクリプスリノックスバーナは、超低NOx低COバーナーで、残存酸素濃度0%換算値でNOxは17.5ppm未満、COは100ppm未満の驚異的な低さを誇ります。バーナはラインバーナ形状をしていて、最大ノズル長さは3,000mmです。バーナ後部にエアマニホールドを自裝します。同シリーズには、高負荷用のHCと低負荷用のLCがあり、燃焼量で12サイズあり、最大燃焼量範囲をノズル長さ300mm当たりLC では26から158kW、HCで264から792kWをカバーします。燃焼量に応じて空気流量を制御し、その圧力変化でガス量を制御します。
絞り幅は、10:1です。

主な仕様

類別形式

混合方式:プレミックス

燃料種

気体:LPG、LNG、都市ガス、COG、その他

用途

熱風発生装置、その他NOxおよびCOの発生を抑制したい空気加熱装置の熱源として



機種構成

バーナセクションは、直線状のストレートで、バーナ取付板に空気マニホールド、バーナ、点火プラグ、パイロットバーナを取り付けて出荷します。

燃焼容量と主な設計データ
