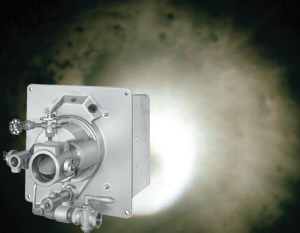

DSF-CGO 混焼型スパイラルフレーム



dバーナ

概要と特徴

平面火炎形状を持つバーナーの代表的なガススパイラルフレームの姉妹機種で、燃料に灯油を使用することができます。その他の特性は、ガススパイラルフレームバーナと同じです。

主な仕様

類別形式

混合方式:ノズルミックス

燃料種

液体:灯油、軽油 / 気体:LPG、LNG、都市ガス、COG、その他

用途

溶解保持炉、レトルト炉、その他間接炉、短い火炎を好む直接加熱炉など



機種構成


サイズは9種。各サイズにはバーナ本体と空気設定用バタフライ弁、ならびにガスコックと流量設定用ガスバタフライ弁のついたコンプリート形式、バーナ本体だけのベーシック形式があります。
燃焼ブロックはバーナ本体オーダー時に同時にご発注ください。
ブロックの形式は使用温度と取付け方(天井吊、横置き)から選択します。

燃焼容量と主な設計データ

バーナサイズ 42 84 104 125 166 248
最小/最大燃焼量
Kw
8.8/35 24.9/117 29.3/205 44/293 87.9/527 146.5/879
近似火炎径 m 0.38 0.76 0.91 1.11 1.22 1.37
燃焼空気流量
m3N/h
32 107 188 268 484 804
圧力 kPa 14 9 11 13 12 13
天然ガス流量
m3N/h
3.2 10.7 18.8 26.8 48.2 80.4
圧力 kPa 0.95 1.12 0.85 - 1.92 2.89
軽油流量 ㍑/h 3.3 10.8 20.4 27 51.1 81.1
圧力 kPa 103 103 103 103 103 221
霧化空気圧
kPa
14.3 9.5 10.7 13 12.1 13

注)

  1. 最大燃焼量を得るために必要なバーナ入口での空気圧は、7kPa、ガス圧力は248DSFで1.2kPa,その他のサイズで1kPaです。
  2. 点火はブラストパイロットを使用し、火炎監視には、フレームロッドまたは紫外線スキャナーを使用してください。
