IJ イマーソジェット



dバーナ
  • 高効率と使い易さを考えて設計しました。

概要と特徴

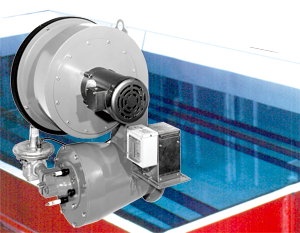

イマーソジェットは、スモールボア燃焼技術を使った小口径の浸管の中を高負荷で燃焼するバーナです。温水発生器など、水を蓄えた水槽に浸管を配置して、その中を燃焼することによって、バーナの発生した熱を水に効率よく伝えることができます。
バーナ火炎が高速なので、浸管の内壁にできる境界層をはぎ取り、温水への伝熱量を飛躍的に向上させます。従来の浸管バーナーの口径のほぼ半分で、また浸管の長さを2割程度削減することができます。

主な仕様

類別形式

混合方式:ノズルミックス

燃料種

気体:LPG、LNG、都市ガス、COG、その他

用途

温水発生器、温水循環装置、洗浄槽など



機種構成

サイズは5種で、50Aから200Aの浸管に対応します。
8IJを除き、燃焼空気ブロワーを自裝するものと別置きブロワーを使用するものとがあります。これによって最大出力が変わります。また、バーナ単品から、必要な燃焼安全配管と温度制御を搭載したPSM型式のイマーソジェットバーナがあります。

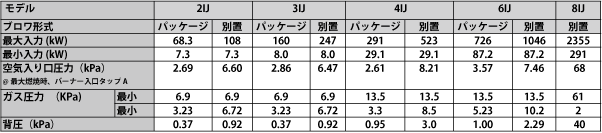

燃焼容量と主な設計データ
