PRA6 ロータリーアクチュエーター



dバーナ

概要と特徴

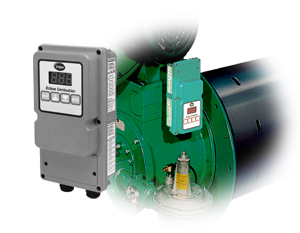

エクリプスPRA6 ロータリーアクチュエーターは温度調節器などから出力されるバーナの燃焼制御信号にしたがって、バタフライバルブまたはダンパーの開度を回転制御するためのマイクロプロセッサーを用いたインテリジェントプログラマブルアクチュエーターです。バーナ制御アプリケーションの特有な機能の全ては本体表面に3桁LED ディスプレーを見ながらデジタルで入力することができます。アクチュエーターと弁のシャフトはカプラーによって直結します。従来、弁のシャフトとアクチュエーターの回転軸にそれぞれ回転アームを用い、その間をリンケージロッドで繋ぐという機械的リンケージは、各締め付け部分の緩みのトラブルの原因や低い再現性の問題がありました。本機によりこの機械的リンケージを最小化して信頼性を高め、しかも再現性のあるデジタル管理ができるという、特に保守面で飛躍的な現代化が可能となります。

主な仕様

設定機能 低燃焼位置スイッチ作動・解除位置、
高燃焼位置スイッチ作動・解除位置、
制御信号OFF 時位置設定、
最大・最小開度設定
制御機能 4-20mA またはDC 0-10V 開度制御信号の入力に対して、バルブ
(本機に接続された)軸を駆動する。
内蔵スイッチ 高・低燃焼位置確認用スイッチ( 独立2点)
電源 AC120V(-15%+10%)、50/60Hz
内部消費電力 5VA
運転温度 -20~+60℃
周囲温度 -25~+65℃
湿度 5~95%の相対湿度、結露なし
入力 (アナログ)

(無電圧接点)

4-20mA@250Ωインピーダンス;
DC0-10V@200KΩインピーダンス
高・低燃焼位置、設定変更禁止機能

回転角、回転方向 0~90°、1°ステップ、反/時計回り選択可能
位置表示、精度 3桁7セグメントLED、0~90°、±1.5°
回転速度 90°回転に対して60Hzで18秒。
トルク 3.4N・m。3.9N・m(ストール時)
補助接点の定格負荷 50VA誘導負荷:25VA抵抗負荷
ケーシング 屋外型
配線コネクタ 可とう電線コネクタ:外径5.8~10mmケーブル用
3/8防水コンジット
1/2NPTメスねじアダプター
端子接続電線径 0.5~2.5mm2断面積
質量 1.1kg

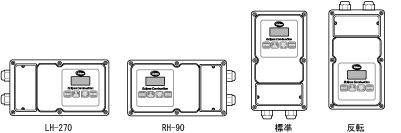

機種構成

上向き(標準)、反転、90°横向き、270°横向きの4つの取付け方向に対して操作・表示が水平になるように構成された4機種。
