VAI インシニフュームバーナ



dバーナ

概要と特徴

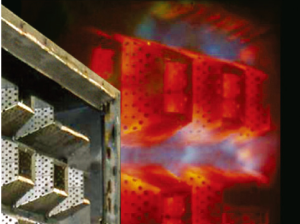

エクリプスインシニフュームバーナは、高温度の空気加熱用に設計されています。インシニフュームは、エアヒートバーナのグループで、極めて大きい運転範囲(プロセス圧力損失、温度、絞り幅、燃料種)を継承しています。燃焼に必要な酸素は、燃焼空気ブロワーは用いずプロセス中の酸素を使い燃焼します。温度は上流側で最高650℃、下流側で950℃となっています。
バーナーはモジュラー方式で構成されていて、要素的なセクションは直線状のストレート、T字状のTセクション、十字形状のクロスセクションです。これらを自由に組み合わせて、必要な形状と大きさの形状のバーナーを組むことができます。
バーナーは、耐熱綱で製作されていて耐久性を高めています。

主な仕様

類別形式

混合方式:ノズルミックス

燃料種

気体:LPG、LNG、都市ガス、COG、その他

用途

熱風発生装置、脱臭装置助燃用、その他高温空気加熱装置の熱源として。



機種構成

バーナセクションは、直線状のストレート、T字状のTセクション、十字形状のクロスセクションです。これらを必要な形状、燃焼量で組んで用います。

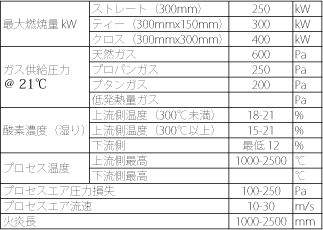

燃焼容量と主な設計データ
