単槽浸漬洗浄システム　System PowerJet

日本S.T.ジョンソン商会>製品> 水系洗浄 >単槽浸漬洗浄システム System PowerJet

標準化
高次の標準化手法により、基本サイズ（PowerJet 530、670、960）、特殊寸法およびカスタマイズを適用して、極めて大きな組み合わせが可能です。全てのコンポーネントは、LPW社製を使用しています。この結果、有利な点は：
●多くの場合で、高品質、実証済みの技術が利用可能となる、
●集積したモジュールにより高い利用性
●保守部品、消耗部品の軽量化と保守の習熟性
LPW社は、エネルギー効率を向上するために常に洗浄装置を開発を続けています。この結果、極めて高いエネルギー効率と、槽の寿命の延長、さらに保守間隔を延長することができました。

システムは、5つの基本ユニットから構成されます。

操作モニタ

	PowerJet Compact 前面ローディング標準サイズ：530, 670, 960	●3つ基本サイズで最大400kgをカバーする、全構成の基本 ●機械加工の初期、中間洗浄だけでなく、標準で最大150μmまでの残滓までの洗浄性能で最終洗浄も可能
	PowerJet Twin/Triple 2，3作業室装備前面ローディング標準サイズ：530, 670, 960	●洗浄時間の短縮 ●2室あるいはそれ以上の洗浄室を分離して冗長化 ●洗浄液の完全分離 ●洗浄液の移送を排除
	PowerJet Inline Compact 通過方式標準サイズ：530, 670, 960	PowerJet Compactと同様な用途に、さらに、 ●装置移動方式の洗浄原理 ●洗浄側と未洗浄側との完全分離 ●非生産時間の削減 ●生産ラインの継続性を改善
	PowerJet Inline Twin/Triple 2，3作業室装備洗浄室を線上に配列標準サイズ：530, 670, 960	PowerJet Line Compactと同様な用途に、さらに、 ●運転サイクルの大きな短縮 ●２または3の作業室で分離 ●洗浄液の完全分離 ●洗浄液の移送を排除
	PowerJet Topload クレーン、ポータルローディング特殊サイズ	PowerJet Line Compactの応用 ●パーツの形状および必要な運転サイクルに対して能力（圧力、流量など）を調整

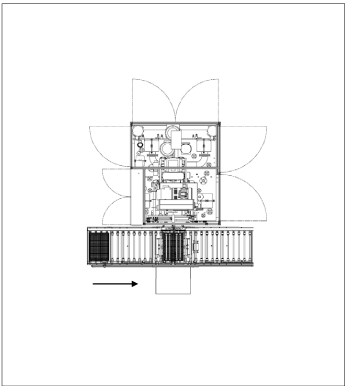

システム例

１STCK

1-室洗浄機
－２槽
－真空乾燥機装備
－標準－搬送システム
－18barジェット浸漬装置
－５-7パーツ/時

サイクルタイム　PowerJet Compact		1室
サイクルタイム　PowerJet Compact		秒
第1槽	スプレー	15
第1槽	充填	39
第1槽	ジェット浸漬洗浄	120
第1槽	スプレー	15
第1槽	排出	30
第2槽	充填	39
第2槽	浸漬リンス	120
第2槽	排出	30
	ブロー/ホットエアー乾燥	60
	真空排気（200m3/h）	45
	真空乾燥	80
	ローディング/アンローディング	60
全時間		6.29
単位バッチあたり		5.7

構成例
	PowerJet 670 T2 －2槽－１室－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T3 －3槽－１室－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T3（T4）Twin －3（4）槽－１室－2×ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション)
	PowerJet 670 T2 Twin －2×2槽－2×１室－2×ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T2 Inline －2槽－１室（2ドア付き）－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T2 Inline Twin －4 槽－2 ×１室（2ドア付き）－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T4 Topload －4 槽－１室（上部ローディング）－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）

構成例
	PowerJet 670 T2 －2槽－１室－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T3 －3槽－１室－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T3（T4）Twin －3（4）槽－１室－2×ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション)
	PowerJet 670 T2 Twin －2×2槽－2×１室－2×ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T2 Inline －2槽－１室（2ドア付き）－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T2 Inline Twin －4 槽－2 ×１室（2ドア付き）－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
	PowerJet 670 T4 Topload －4 槽－１室（上部ローディング）－ホットエアー乾燥－真空乾燥（オプション）－洗浄液トリートメント（オプション）
