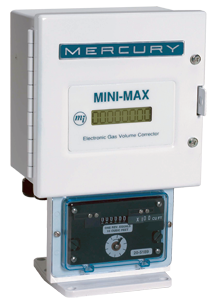

Mini Max 補正装置
 |
|
概要と特徴
- 小さいサイズ２６７（H）×１６５（W）×１０５（D）、
- 低消費電力- 4 個の単一アルカリ電池で4 年の寿命、
- 補正流量の連続LCD 表示、メータの回転時に更新、
- パルス幅はプログラマブル - 流量出力２点Form A、警報出力1点Form A、
- データ記録メモリー - 補正、非補正流量、平均圧力、温度を1 日ごとに40 日記録（Mini-Max-AT では、時間ごと）、
- 圧力、温度、圧縮係数（NX-19 または、AGA-8）に対して完全補正。測定値、固定の選択可、
- ファームウェアは現場でシリアルポートを使ってプログラム可（フラッシュメモリー）、
- メンブレーンボタンと英数字LCD 表示器：ディスプレイテスト、測定流量、補正流量、測定圧力、測定温度、電池電圧をボタンでスクロール。表示内容は変更可能、
- 電話連絡設定可能 - 予定設定、警報時
主な仕様
- 流量
- デュアルリードスイッチ-メーター1回転毎1パルス。
- 非補正流量は機械式カウンターに積算、LCDに表示。
- デュアルリードスイッチ-メーター1回転毎1パルス。
- 圧力
- 外気温の影響を最小化する補償した精密ストレインゲージトランデューサ
- 圧力のLCD現在値表示標準トランスデューサレンジ
- 標準トランスデューサレンジ
- 外気温の影響を最小化する補償した精密ストレインゲージトランデューサ
- 温度
- 安定性の高いソリッドステート温度センサー。直径1/4in、長さ9inステンレス製プローブ、6ft（1800mm)シールドケーブル、1/2インチNPTフィッテング
- レンジ：-40～76.6℃
- 温度のLCD現在値表示
- 補正流量
- 所定の基準圧力、温度に補正
- 圧縮係数の補正（NX-19または、AGA-8)
- 流量単位は選択可（メートル法、英国法）
- 8桁x 1/2inのLCDカウンターに連続表示
- 所定の基準圧力、温度に補正
- 電源
- DC5.5～9.0V
- 電池寿命：3年（アルカリ電池の場合）
- ボードバックアップ電池（アルカリ単2、3個）
- オプション-リチウム、商用電源、太陽電池
- 主電源、補助電池電圧と警報がLCDに表示
- DC5.5～9.0V
- 流量出力-データ収集システム用
- ジャンパー選択 2-フォームA、または1-有極フォームC
- パルス幅:設定可変
- 機械式スイッチ-非補正流量
- ジャンパー選択 2-フォームA、または1-有極フォームC
- メモリー
- データ記録:毎時または140日
- イベントログ:500点以上記録
- 警報ログ:200点以上記録
- フラッシュ：常駐ファームウェア(アッブグレード可)
- E2PROM：常駐の圧力補正係数、データ記録、重要な器差調整/設定アイテム数値
- データ記録:毎時または140日
- 精度-リニアリティ、再現性、ヒステリシスを含んだ参考運転条件での最大誤差
- 演算:補正値の読み±0.1%
- 圧力トランスデューサ：±0.25%FS
- 温度センサー：±0.5F
- 総合演算:±0.25%FS(圧力と温度)
- 演算:補正値の読み±0.1%
- 外気温度の影響 -40～76.6℃
- 演算:37.8℃ごとに補正流量の±0.1％
- 圧力トランスデューサ：100Fごとに±0.3%FS
- 温度センサー:影響なし
- 演算:37.8℃ごとに補正流量の±0.1％
- 長期安定性
- 演算:1年当たり補正値読みの±0.1%
- 圧カトランスデューサ:1年当たり±0.3%FS
- 温度センサー：年当たり±0.2%
- 演算:1年当たり補正値読みの±0.1%
- 使用環境
- 外気温：-40～76.6℃
- 湿度：0～100%結露なし
- 外気温：-40～76.6℃
- ケース
- アルミ合金、表面塗装、背面エナメル塗装
- 機械式非補正カウンター、LCDカウンター共レキサン
- ステンレスドアラッチ
- パッキンとボルト付き取付板は殆どどのメータにも対応
- アルミ合金、表面塗装、背面エナメル塗装
- 認証
- Class I,Division1と2グループD
- Class I,Division1と2グループD
- 保証
- 4年
