Model 243
大容量サービスレギュレータ



121

概要と特徴

243大容量サービスレギュレータは、商用、工業およびガス分配用に設計および製作されています。用途は、工場設備の整圧、地域ガス整圧所など広範です。

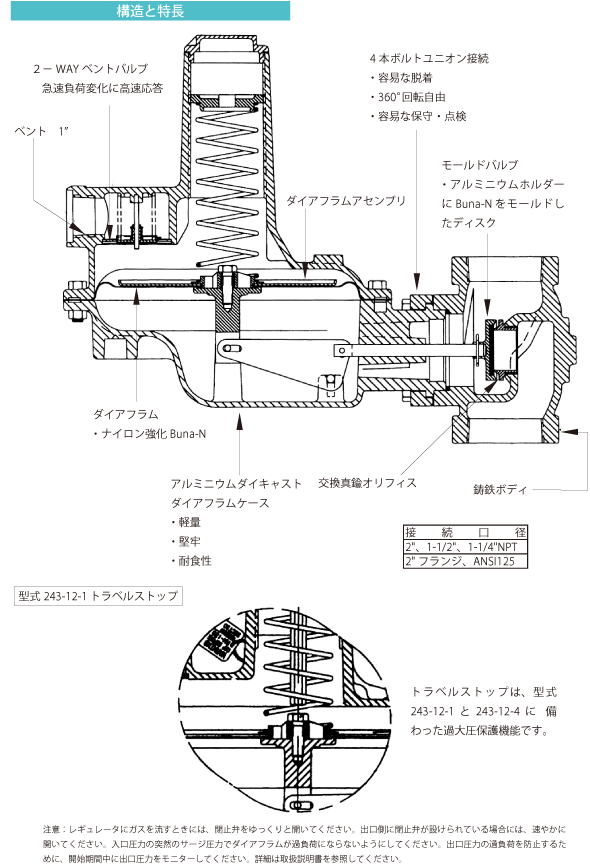

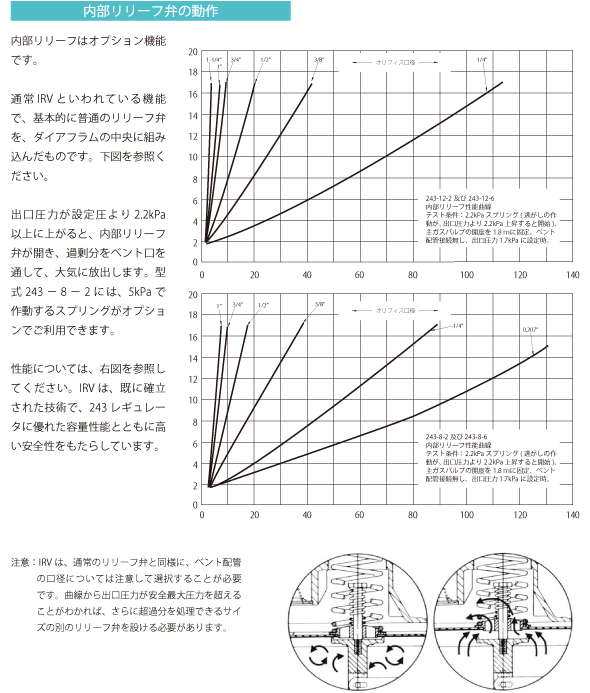

内部リリーフ弁(IRV)のオプションを用いると、何らかの理由で、レギュレータの出口圧力が上昇した場合に、出口配管の圧力を下げるためのリリーフ機能が備わり、下流側の機器を耐圧を高めたり、単独のリリーフ弁を新たに設ける必要はなくなります。

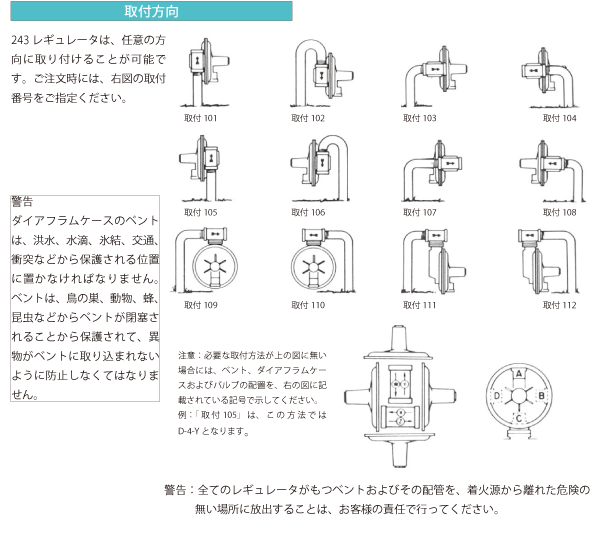

全てのモデルには、口径が1-1/4インチ、1-1/2インチと2インチのNPTネジ接続およびフランジ(ANSI)接続とがあります。バルブボディとダイアフラムケースの間がユニオン接続なので、設置方法に高い融通性があります。このため、任意の方向に設置ができるため、設置だけでなく、保守、点検およびサービス作業を容易にします。

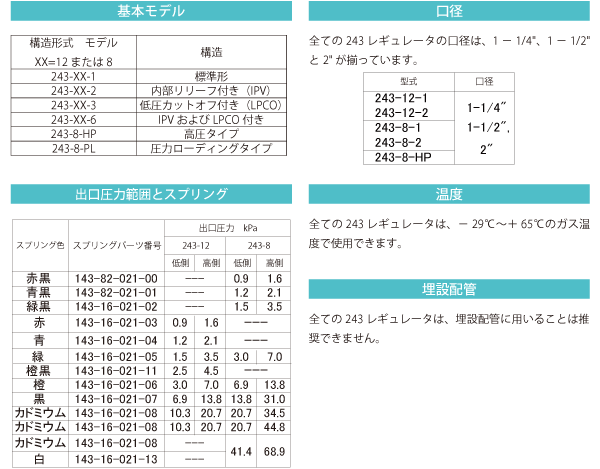

243シリーズにはダイアフラムの大きさで、243-8と243-12があります。
また、付加構造によって、123-XX-1、-2、-3、-6と-HPとがあります。

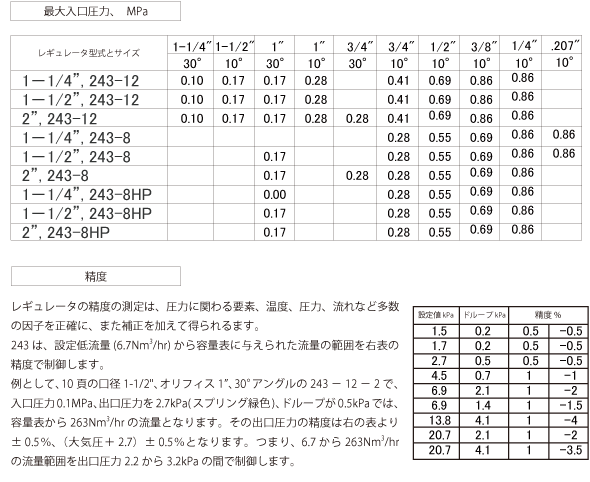

主な仕様

詳細はデータシートをご覧ください。
