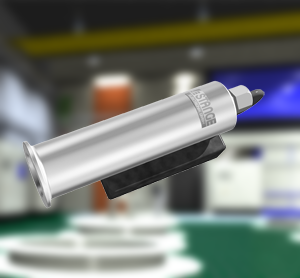

SE-O2 酸素センサ





概要と特徴

Stange社(独)SE-O2は、コンベクション管(別売)を炉内に直接挿入し、炉気の酸素濃度(体積)を測定する直接挿入型(In-Situ)酸素センサです。独自の設計で外部参照エア供給装置が不要で、また機械式ポンプなどを使用しないので保守が最小化します。主に窒化炉・軟窒化炉の熱処理に用いるよう開発されたセンサです。耐真空なので、真空引きする炉にも安心して使用が可能です。

○ 参照エア供給装置不要
○ 耐真空で、真空引きも可能
○ コンベクション管を用いて直入式計測
○ ジルコニア式酸素濃度原理で信号処理が容易
○ 窒化系付帯熱処理炉雰囲気測定に最適



主な仕様

測定ガス圧力 10-2Pa~1.5MPa(絶対圧)
10-7~10-2の間の使用には、発注時確認が必要
耐圧 (耐真空)~1.5MPa(絶対圧)
測定気体組成 汚れ、腐食性がなく、センサ内に堆積すること がないこと。
酸素測定範囲 0~100%
測定誤差 読み値の±5%未満
出力 ジルコニア電解質起電力(DC)、
-1200~0mV/0~20.7vol% O2
0~35mV/20.7~100vol% O2
内部ヒーター温度 750℃
応答性 20秒
暖機時間 約20分、ただし周囲温度に依存
接続 KF40、真空フランジ、DIN 28403/ISO 2861
周囲温度 最低0℃~最高40℃(屋内)
相対湿度 80%以下、結露なし
保管温度 最低-10℃~最高60℃、湿度 85%未満
保護等級 IP40
電源 DC 24V
消費電力 40W
付属品 センサ側コネクタ付ケーブル700mm

用途

ガス窒化・軟窒化の付帯熱処理の炉雰囲気の酸素濃度を計測。






※スタンゲ社製品の東アジア、東南アジア、オセアニア地域に於ける販売並びにサポートを提供します。
