NHT 窒化硬化層深さシミュレーション



  • プロセスパラメータの決定支援ソフト
  • Windows PC用 ソフトウェア

概要

NHT ソフトウェアモジュールは、単独あるいはStange 社窒化制御装置にLAN 接続したウィンドウズパソコンにインストールして、入力する鋼種、窒化温度と目標実 用窒化層深さから、必要な窒化時間を推定し、実用窒化層深さ-窒化時間のグラフの上に表示します。さらに、NHT ソフトウェアには、また化合物層厚さおよび化合物層硬さの大まかな傾向も表示します。
窒化層深さの予測には、用いる鋼種の選択が必要です。本NHT ソフトウェアには,ベルグアカデミア工業大学スピース教授および協力者が作った、欧州において窒化処理に用いられる鋼種のほとんどを網羅するデータベースを搭載しています。
得られたデータを考察しながら、鋼種、窒化温度、窒化時間、また付随して窒化ポテンシャルなどの制御目標値を変化させて、それらの最適な値を見いだすことができるようになります。また、処理中のワークが不測トラブルで停止した際にも処理を復旧するときに便利です。
NHT ソフトウェアモジュールは、使用者は自由にプロセスの最適化作業が可能になります。また、確定した窒化時間は、Stange 社制御装置に接続・送信することで、同制御装置へ確実に設定値を伝達します。
NHT シミュレーションと同ソフトウェアモジュールと姉妹ソフトの化合物組織シミュレーションソフトNKZ モジュールを使用することで、窒化層組織の再現性、予測性、窒化硬化深さと窒化温度・時間など窒化プロセス全体の最適化が可能となり、窒化ポテンシャル制御がもつ数多くのメリットを最大限に引きだすことができます。



特徴





主な仕様

【入力/設定】

【操作の流れ】

  1. 全ての入力/設定値の入力
    注意:選択した熱処理の方法に依存して、入力あるいは設定するべき値が変わります。入力しないでよい値は、文字色が半透明になります。
  2. 計算ボタンを押す
    あらたに入れた設定値/入力値で再計算されます。

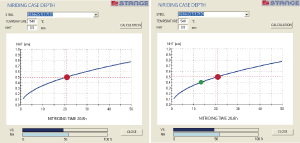

【シミュレーションの結果】



オフラインモード オンラインモード
オフラインモード オンラインモード




※スタンゲ社製品の東アジア、東南アジア、オセアニア地域に於ける販売並びにサポートを提供します。
